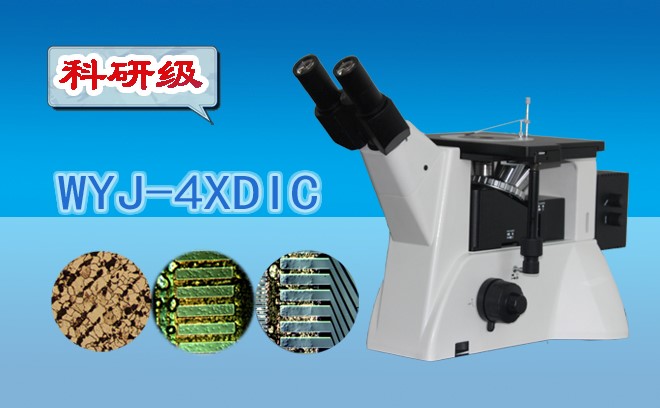

科研级微分干涉小优视频官网版下载WYJ-4XDIC采用优良的无限远光学系统与多功能、模块化的设计理念，带有偏光装置、微分干涉装置，可实现偏光观察、微分干涉观察等功能。紧凑稳定的高刚性主体，充分体现了小优视频官网版下载操作的防振要求。符合人机工程学要求的理想设计，使操作*方便舒适，空间*广阔。适用于金相、矿相、晶体、硅片、电路基板、FPD等结构分析和研究，或用于TFT液晶显示屏导电粒子分析研究。是金属学、矿物学、精密工程学、电子学、半导体工业、硅片制造业、电子信息产业等观察研究的理想仪器。总放大倍数：50-800X
◆产品特点：
1、采用了先进的无限远光路设计，提供了**的光学系统。
2、采用大视野目镜和无限远长距平场物镜，视场平坦,成像清晰。
3、整机采用了防霉处理，保护了镜头，延长了仪器的使用寿命。
4、两路光路自由切换输出，一路用于观察，一路连接摄像装置。
◆典型应用：
1、电子工业制造业对硅片、电路基板、FPD、PCB板、芯片检验，
2、TFT液晶显示屏导电粒子，
3、分析金属、矿相内部结构组织。
一、小优视频官网版下载参数：
序号
名称
技术参数
01
平场目镜
WF10X/Φ22mm
02
平场物镜
无限远长距PLL 5X/0.10DIC、10X/0.25DIC、20X/0.40DIC、40X/0.60、80X/0.75
03
总放大倍数
50X-800X
04
观察头
双目，铰链式45°倾斜
05
转换器
五孔(内向式滚珠内定位)
06
粗调调焦范围
粗微动同轴调焦,带锁紧装置,微动格值:2μm
07
载物台
机械移动载物台，外形尺寸：242mmX200mm，移动范围30mmX30mm
圆形可旋转载物台板尺寸：大外径Ф130mm，小通光口径小于Ф12mm
08
光瞳距离
53-75mm
09
滤色片
磨砂玻璃、黄、绿、蓝滤色片
10
照明装置
12V50W卤素灯，亮度可调内置视场光阑、孔径光阑
11
偏光装置
拉板式起偏器，检偏器 微分干涉相衬插板适用于5X.10，20X DIC 物镜
12
仪器重量
净重7.0kg 毛重8.5kg
13
仪器尺寸
仪器尺寸18X25X33（cm） 包装尺寸42X35X52(cm)
二、目镜参数：
型号
T ype
放大倍率
Magnification
视场直径(mm)
F.O.V
外径(mm)
Tube diameter
WF10X/22
10X
Φ22
Φ30.0
三、物镜参数：
放大倍率 Magnification
数值孔径 N.A
分辨率 R(μm)
工作距离WD(mm)
共轭距离Conjugate(mm)
齐焦距离Parfocus(mm)
盖玻片厚度CoverGlass(mm)
5XDIC
0.12
2.55
18.2
∞
45
无
10XDIC
0.25
1.10
20.2
∞
45
无
20XDIC
0.40
0.70
6.00
∞
45
无
40X
0.60
0.55
3.98
∞
45
无
80X
0.80
0.42
1.25
∞
45
无
